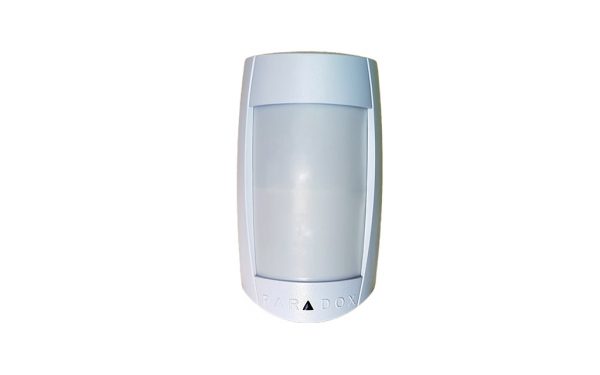

چشمی دزدگیر پارادوکس مدل DG75
ساختمان چشمی ها دارای قسمت های مختلفی به شرح زیر است:
حسگر مادون قرمز: (PIR)
از آنجا که بدن موجودات زنده به دلیل وجود حرارت از خود اشعه مادون قرمز پخش می کند ، از این خاصیت برای تشخیص حرکت در این حسگرها استفاده شده است.
حسگر مادون قرمز یک قطعه سه پایه است که از دو تکه ماده کریستالی تشکیل شده است.
به طوری که در اثر برخورد اشعه مادون قرمز ، روی آن یک شارژ سطحی ایجاد می شود و هرگونه تغییرات در مقدار اشعه تأیید شده بر روی این ماده به تغییر شارژ الکتریکی آن می انجامد و سیگنالی تولید می گردد.
هنگام عبور یک فرد از مقابل چشمی اشعه مادون قرمز بر روی حسگر مادون قرمز می تابد و باعث ایجاد سیگنال می شود.
لنز:
قسمت جلوی قابل چشمی پنجره ای به شکل یک عدسی محدب در هم شکسته تعبیه شده است.
وظیفه این پنجره تمرکز اشعه مادون قرمز روی حسگر مادون قرمز است.
چشمی ها با توجه به محل مورد استفاده دارای یکی از چهار نوع لنز زیرند . بطوری که هر کدام از نظر زاویه و برد الگوی دید یا همان منطقه تحت پوشش متفاوتی دارند.
- استاندارد: که برای مصارف عمومی استفاده می شود.
- پرده ای : که برای اتاق ها استفاده می شود.
- دوربرد که در سالن ها و کریدورهای طولانی مورد استفاده قرار می گیرد.
- تشخیص حیوانات خانگی از انسان، در خانه هایی که حیوانات خانگی ممکن است در مواقع فعال بودن سیستم اعلام سرقت رفت و آمد کنند.
برد الکترونیکی :
حسگر PIR سیگنال روی یک برد الکترونیکی قرار دارد که داخل قابل چشمی دزدگیر پارادوکس مدل DG75 نصب می شود.
قسمت های مختلف برد :
لامپ نشانگر (LED) : هنگام حرکت موجود زنده از جلوی حسگر و تحریک چشمی ، این لامپ روشن می شود.
هنگام تست عملکرد چشمی با قدم زدن جلوی چشمی در صورت روشن شدن آن می توان از صحت عملکرد آن مطمئن شد.
بعد از انجام تست اولیه می توان با در آوردن جامپر این لامپ روی برد الکترونیکی آن را غیرفعال و خاموش کرد.
جامپر تنظیم تعداد پالس : برای کم کردن امکان ایجاد آلارم ، اشتباهی که ممکن است به دلیل تغییر دمای ناگهانی یا اثرات ناشی از امواج رادیویی یا مغناطیسی محیط اتفاق بیفتد
سیستم امکان شمارش پالس را روی این حسگرها قرار داده اند تا حسگر تنها پس از دریافت تعداد پالس مشخص شده ، ایجاد آلارم نماید.
در مدل های مختلف ، تغییر پالس ، به روش های متفاوتی انجام می شود.
با مراجعه به برگه راهنمای چشمی می توان روش تنظیم تعداد پالس آن را به دست آورد.
نشانگر تنظیم منطقه دید چشمی :
داخل چشمی ، روی قاب آن نشانگری وجود دارد با اعدادی در مقابلش که روی برد الکترونیکی حک شده است.
با حرکت دادن برد و تنظیم نشانگر روی اعداد مختلف و تنظیم ارتفاع نصب چشمی می توان محوطه تحت پوشش حسگر را تغییر داد.
شستی تمپر :
(TAMPER) هنگام بستن قابل چشمی ، یک شستی باز مینیاتوری که روی برد وصل می باشد تحت فشار قرار می گیرد و بسته می شود.
اگر فردی اقدام به به باز کردن قاب کند ، این شستی باز می شود و دستگاه مرکزی اعلام خطر می کند. به این شستی مینیاتوری شستی تمپر گفته می شود.
رله :
این رله هنگام تحریک چشمی عمل می کند. معمولاً از کنتاکت بسته آن استفاده می شود.
این کنتاکت در حالت عادی بسته است و در صورت تحریک چشمی به صورت باز در می آید.
تا در صورت تحریک چشمی دوربین ها با بسته شدن این کنتاکت فرمان بگیرند و ضبط فیلم را از محل آغاز کنند.
ترمینال های اتصال :
چشمی ها معمولاً در روی برد الکترونیکی خود شش عدد ترمینال برای اتصال سیم ها دارند.
دو عدد از این ترمینال ها برای اتصال منبع تغذیه که معمولاً ۹-۱۲ ولت دی سی است ، مورد استفاده قرار می گیرد.
این ترمینال ها با علامت (+ و -) یا (Vin,GND) مشخص می شوند.
یک جفت ترمینال نیز در دو سر کنتاکت بسته رله روی برد قرار دارند
که معمولاً با عبارت ALARM یا RELAY مشخص می شوند.
از دو ترمینال دیگر برای شستی تمپر استفاده می شود.
در صورت نیاز به مشاوره با مشاورین ما در تماس باشید .
آشکار ساز حرکتی : MOTION DETECTOR
در سیستم های اعلام سرقت از آشکارسازهای حرکتی برای تشخیص حرکت در یک منطقه مشخص استفاده می گردد. به این آشکارسازها اصطلاحاً چشمی گفته می شود.
چشمی حرکتی دزدگیر پارادوکس دارای قابلیت تشخیص و پردازش دیجیتال با دو حسگر دو گانه می باشد که در خلاف جهت یکدیگر عمل می کنند.
چشمی DG75 با استفاده از ترکیب نوری پیشرفته و همچنین تکنولوژی پردازش دیجیتال ، قابلیت تشخیص حیوانات خانگی تا وزن ۴۰ کیلوگرم یا همان (PET IMMUNITY) را دارا می باشد.
