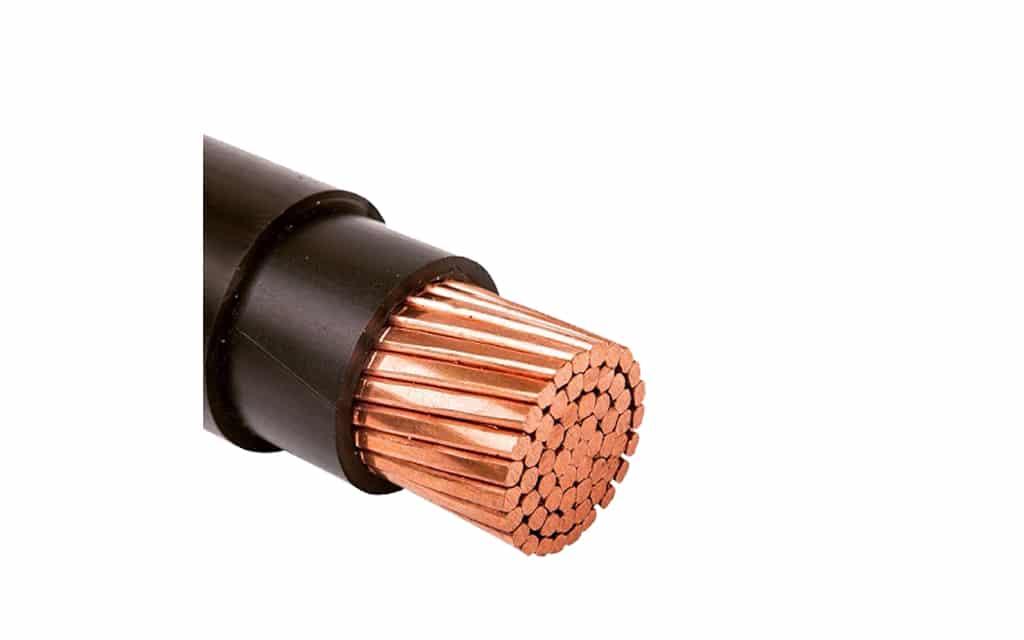

کابل برق زمینی ۱ رشته سایز ۱۶ تا ۳۰۰ خراسان افشارنژاد یا کابل خشک افشار نژاد در دسته سیم و کابل افشار نژاد خراسان قرار دارد .

که برای کابل کشی در داخل خاک، داخل کنال ها، تاسیسات زیرزمینی .

و به طور کلی محیط هایی که نیاز به کابلی عایق دار و روکش دار دارند مورد استفاده قرار می گیرد.

همچنین از این کابل می توان جهت توزیع برق در جایی که فشار مکانیکی زیاد نباشد استفاده کرد.

کابل برق زمینی مجهز به هادی مسی از نوع مس آنیل شده، عایق PVC و روکش پی وی سی می باشد .

که نوعی غلاف محافظت کننده است و کابل را در برابر آسیب های مکانیکی و فیزیکی حفظ می کند.

کابل برق  مفتولی افشار نژاد خراسان

در واقع از این جهت نامگذاری شده است که دارای هادی خشک یا مفتولی است .

یعنی انعطاف پذیری کمتری نسبت به کابل های افشان دارد .

البته این امر سبب می شود بتوان در جاهایی که نیاز به نصب ثابت و زمینی هست از کابل مفتولی استفاده نمود .

که مقاومت بالاتری نیز نسبت به خوردگی دارد.

کابل خشک افشارنژاد خراسان دارای دامنه :

حرارتی ۵- درجه تا ۵۰+ درجه در حالت خم شو و دامنه ۳۰- درجه تا ۷۰+ درجه در حالت  نصب ثابت می باشد .

همچنین ولتاژ نامی این محصول بین ۰٫۶ تا ۱ کیلو ولت است.

مس به کار رفته به عنوان هادی این کابل از نوع استاندارد کلاس ۱ یا ۲ است و عایق و روکش هردو از PVC می باشند.

این کابل دارای طیف گسترده ای از ابعاد ۱۶×۱ تا ۳۵×۵ است و شما می توانید در زمان خرید یکی از این سایزها را انتخاب کنید.

کابل مفتولی افشار نژاد خراسان يکي از محصولات پر استفاده در صنايع سيم و کابل می باشد.

و با بهره گيری از فناوری های برتر و تجهيزات پيشرفته توسط شرکت افشارنژاد ساخته می شود.

این نوع کابل ها برای تامین برق جهت:

نصب ثابت در زیرزمین، داکت ها، تاسیسات زیر زمین، داخل ساختمان ها، داخل آب و در جاهایی که فشار مکانیکی زیاد نباشد کاربرد دارد.

کابل برق زمینی ۱ رشته سایز ۱۶ تا ۳۰۰ خراسان افشارنژاد

هادی نیمه افشان

مطابق الزامات استاندارد یکی از انواع هادی هایی که در کابل های زمینی خراسان افشانژاد یا نصب ثابت مورد استفاده قرار می گیرد.

هادی های نیمه افشان یا تابیده منظم می باشد . این نوع از هادی ها می بایستی دارای الزامات زیر باشند :

– جنس هادیها مس آنیل شده با اندود یا ساده ، آلومینیم یا آلیاژ آن

– مقطع هادیهای آلومینیومی تابیده منظم و فشرده نباید از ۱۶ کمتر باشد .

وسطح مقطع   هادیهای آلومینیومی و مسی تابیده منظم شکل داده شده نباید کمتر از ۲۵ باشد .

– نسبت قطرهای دو مفتول مختلف در هر هادی نباید از ۲ بیشتر باشد .

– تعداد مفتولهای هر هادی نباید از حداقل مقادیر داده شده در استاندارد کمتر باشد .

– مقاومت هر هادی در ۲۰ درجه سانتیگراد نباید بیش از حداکثر مقدار تعیین شده در استاندارد باشد .

هادیهای تابیده منظم اغلب شامل تعداد مشخصی مفتول است .

که به صورت لایه به لایه در جهت مخالف هم ( یا در برخی کاربردهای خاص همه در یک جهت ) به صورت

منظم به هم تابیده می شوند .

هادیهای تابیده منظم به سه صورت زیر دسته بندی می شوند :

• هادیهای تابیده منظم گرد
• هادیهای تابیده منظم گرد فشرده
• هادیهای تابیده منظم سکتور

هادیهای گرد تابیده منظم شامل:

یک رشته مفتول در مرکز ، ۶ رشته در لایه اول ، ۱۲ رشته در لایه دوم و

در لایه های بعد به ترتیب ۱۸ ، ۲۴ ، ۳۰ و ۳۶ رشته تا دستیابی به تعداد رشته مورد نظر به صورت

تاب هم مرکز کنار هم قرار می گیرند تا دقیقاً شکل هندسی گرد به دست آید .

کابل برق زمینی ۱ رشته سایز ۱۶ تا ۳۰۰ خراسان افشارنژاد

کابل نصب ثابت سبک

کابل برق زمینی ۱ رشته سایز ۱۶ تا ۳۰۰ خراسان افشارنژاداین نوع کابل ها برای مصارف صنعتی و کابل کشی داخل ساختمان مناسب است .

و می توان آن ها را در محیط های خشک ، آبدار و مرطوب و نیز مکان های بسته و باز و همچنین در آجرکاری و بتن به کار برد.

به کار بردن این کابل ها در بتن فشرده و یا به طور مستقیم در زیر زمین مجاز نیست .

ساختار

هادی : مس آنیل شده گروه ۱ ( تک مفتولی ) یا گروه ۲ ( تابیده شده منظم ) مطابق استاندارد ISIRI 3084    یا IEC 60228 .

عایق : آمیزه PVC از نوع PVC/C.

نحوه قرار گیری رشته ها : رشته ها به هم تابیده می شوند .

روکش میانی : رشته های به هم تابیده با آمیزه هایی از پی وی سی اکسترود شده روکش می شوند .

روکش: آمیزه PVC از نوع PVC/ST4 ، رنگ روکش به طور معمول مشکی یا طوسی است  .

این نوع از کابل ها بر اساس استاندارد بین المللی ۶۰۲۲۷ IEC 10

یا  استاندارد ملی ایران شماره ISIRI(607)10  با ولتاژ نامی ۵۰۰/۳۰۰ تولید  می گردند .

در صورت نیاز به مشاوره با مشاورین ما در تماس باشید .
